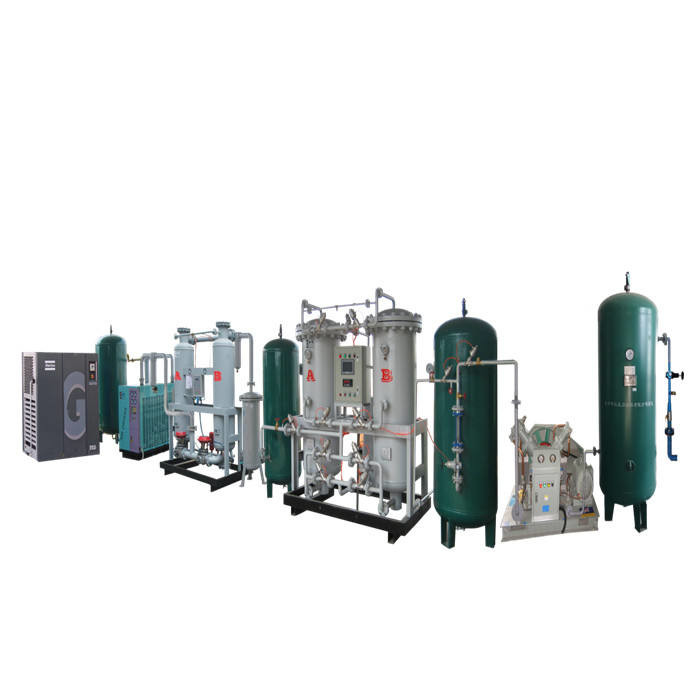

99.9-99.99% 통합 질소 발전기 6 바 이동 단위

PSA 고순도 질소 발생기 / 이동형 질소 발생 장치

(1) PSA 기술이란?
PSA 기술은 매우 성숙된 기술로 1970년대부터 사용되어 왔습니다. 실제로 수천 개의 PSA 플랜트가 전 세계 고객에게 서비스를 제공하고 있습니다. 우리는 56개 이상의 국가의 고객에게 PSA 플랜트를 공급했습니다.
아래에서 간단한 공정 다이어그램을 사용하여 PSA 기술을 설명합니다.
공기는 78%의 질소와 21%의 산소로 구성됩니다. PSA 질소 발생 기술은 산소를 흡착하고 질소를 분리하여 공기를 분리하는 원리로 작동합니다.
압력 스윙 흡착(PSA 질소) 공정은 탄소 분자체(CMS)로 채워진 2개의 용기로 구성됩니다. (용기 세부 사항은 아래 이미지를 참조하십시오).
1단계: 흡착
사전 여과된 압축 공기가 하나의 CMS 충전 용기를 통과합니다. 산소는 CMS에 흡착되고 질소는 생성 가스로 배출됩니다. 일정 시간 작동 후 이 용기 내부의 CMS는 산소로 포화되어 더 이상 흡착할 수 없습니다.
2단계: 탈착
용기 내 CMS가 포화되면 공정은 다른 용기로 질소 발생을 전환하는 동시에 포화된 베드가 탈착 및 재생 과정을 시작하도록 합니다. 폐가스(산소, 이산화탄소 등)는 대기 중으로 배출됩니다.
3단계: 재생
용기 내 CMS를 재생하기 위해 다른 타워에서 생성된 질소의 일부가 이 타워로 퍼지됩니다. 이를 통해 CMS를 빠르게 재생하고 다음 사이클에서 생산에 사용할 수 있습니다.
두 용기 사이의 공정의 순환적 특성은 순수한 질소의 지속적인 생산을 보장합니다.

주요 구성 요소 특징:
1) Atlas Copco, Ingersoll Rand와 같은 유명 브랜드의 공기 압축기를 PSA 질소 발생기에 사용할 수 있습니다. 또한
대만 압축기는 Hanbell 브랜드에서 출시되었으며 더 강력한 용량과 최고의 성능을 제공합니다.
2) 냉동 건조기는 Hanzhou BOLY를 사용합니다.
3) Hankison 브랜드의 필터 요소.
4) 핵심 장비 질소 발생기는 더 강력한 PSA 기능을 갖추고 있습니다.
5) 전기 부품 PLC는 SENMESIN 및 Delixi로 제작되었습니다.
6) 배관 시스템 용접 공정은 자체적으로 처리하여 잘 처리합니다.
7 강철 구조는 합리적이고 일관성이 있습니다.
8) CMS와 같은 주요 소모품은 세계적으로 유명한 브랜드인 일본을 사용하며 CMS의 수명은 약 5~8년입니다.
9) 공압 밸브는 독일 Burkert에서 제작되었습니다.

PSA 산소 질소 발생기의 공정 특성:
(1) PSA 질소 산소 생산 장비는 공기원의 광범위한 적용, 높은 제품 순도, 단순한 공정, 높은 자동화 정도, 낮은 운영 비용 등으로 특징지어집니다.
(2) 압축 공기 정화 모듈은 긴 수명을 가지며 교체 및 유지 관리가 용이합니다.
(3) 질소 제조 장비의 출구 유량은 크며 출구 압력은 설정된 범위 내에서 조정할 수 있습니다.
(4) 생산 상황에 따라 언제든지 열고 중지할 수 있습니다.
(5) psa를 통해 질소 순도 >99.99%를 달성할 수 있으며 질소 정화 장비가 필요하지 않습니다.
(6) 질소 정화 장치 추가: 수소화 정화! 탄소 정화를 추가하면 자격을 갖춘 제품 가스의 순도가 ≥99.9995%에 도달할 수 있습니다.

작동 원리
산소 및 질소 발생기는 작동 원리 P.S.A.(압력 스윙 흡착)에 따라 구성되며 분자체로 채워진 최소 두 개의 흡착기로 구성됩니다. 흡착기는 압축 공기(오일, 습기 및 분말을 제거하기 위해 이전에 정화됨)에 의해 교대로 교차하며 질소 또는 산소를 생성합니다. 압축 공기가 통과하는 용기가 가스를 생성하는 동안 다른 용기는 이전에 흡착된 가스를 압력 대기로 잃으면서 자체적으로 재생됩니다. 공정은 순환 방식으로 반복됩니다. 발생기는 PLC에 의해 관리됩니다.
